全焊接板式換熱器的換熱板片,是由特種不銹鋼,以特制模具壓制而成。表面光滑不易結垢。其獨特的波紋設計使流體在較低的流速下也能產生湍流,傳熱效率高,整個板片束全部采用本體材料由氬弧焊焊接而成。不采用任何非金屬密封材料,因而有較高的耐溫、耐壓性能。可適用于工作溫度300℃,壓力3.0Mpa的極端工況條件。
全焊接板式換熱器優點:
相對于管式換熱器來說,它具有傳熱效率高、占地面積小、結構緊湊、重量輕、適應性強、熱損失少、價格低等優點。與傳統可拆板式換熱器相比,更具有操作壓力高的特性,還避免了密封橡膠受熱老化而泄漏及更換的麻煩。它廣泛應用于供暖、石油化工、食品工業、制藥行業、電站、機械工業、污水處理等各個領域。
全焊接板式換熱器結構:全焊接板式換熱器結構簡單,由前后框架板(壓緊板)、換熱板片組、進出口接管和法蘭、夾緊螺栓和支座組成。
按工況需要,可提供各種不同的金屬材料板片,如304、316L、254SMo、哈氏合金、鈦板、鎳板等。
方形系列全焊接板式換熱器分為三種:不可拆、單側可拆、雙側可拆。全焊接板式換熱器是一種吸取了板式換熱器的優點,彌補了管式換熱器不足的新型高效換熱設備,操作溫度可達400℃,操作壓力可達3.5Mpa。

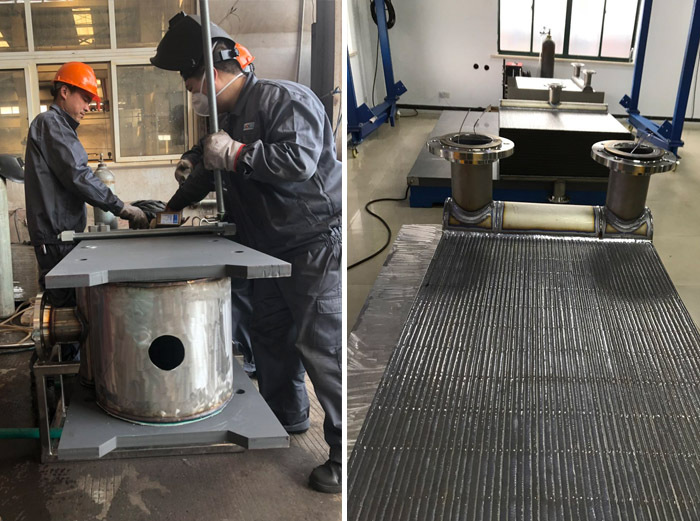

全焊式板式換熱器(部分焊接制作過程圖)

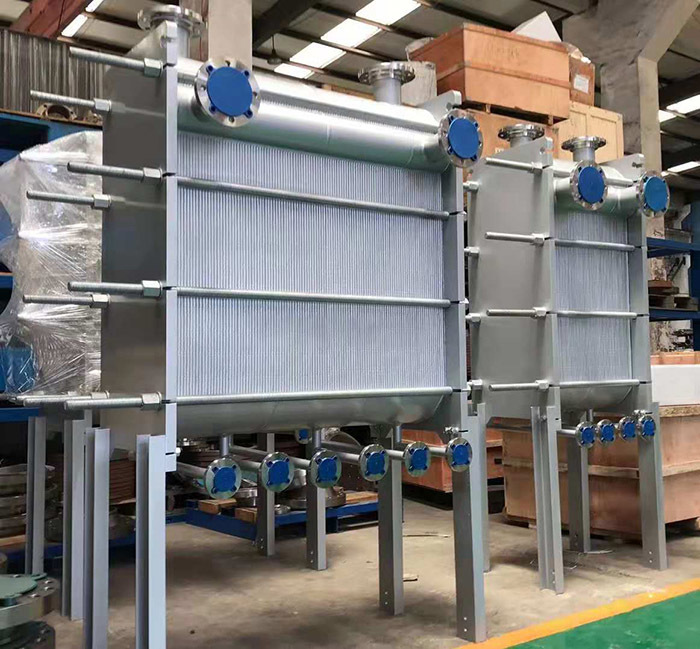

方形全焊接304生產現場
方形全焊接304生產現場
方形全焊接滲透現場檢驗
方形全焊接鈦板生產現場
全焊接板式換熱器應用場合:
1.尤其適用于高溫高壓水換熱及間歇性供暖:可拆板式換熱器,單獨承受高溫或高壓時都不會有太大的問題,但如果同時承受高溫與高壓時(比如運行壓力為1.8Mpa,運行溫度在130℃左右),就會出現下列情況:
2.適用于供熱隔壓站(較大型板換):供熱隔壓站:電廠生產的高壓高溫水(一般130℃左右),有可能離二級換熱站很遠,需要有一個中間環節,即所謂的供熱隔壓站。
隔壓站常見的運行參數:
…130℃-70℃(電廠來的水做隔壓站的熱源)/60℃-120℃(隔壓站來的水做二級站的熱源)
…130℃-75℃(電廠來的水做隔壓站的熱源)/65℃-120℃(隔壓站來的水做二級站的熱源)
…125℃-70℃(電廠來的水做隔壓站的熱源)/60℃-115℃(隔壓站來的水做二級站的熱源)
3、適用于冶金、化工、食品、醫藥、石油等行業(方形及圓形產品):
全焊接板式換熱器具體參數、規格、發貨時間等相關問題請咨詢柯沃。
